SOLIDWORKS參數化建模配合技巧
今天我們來探討一下，在SOLIDWORKS參數化建模時，做配合需要注意的事項。以下都是一些經驗之談，在實際運用中，還要結合我們的設計意圖、產品變化規律等等，綜合考慮怎么來添加我們的配合關系。
首先我們要考慮，零部件是否存在替換的情況。

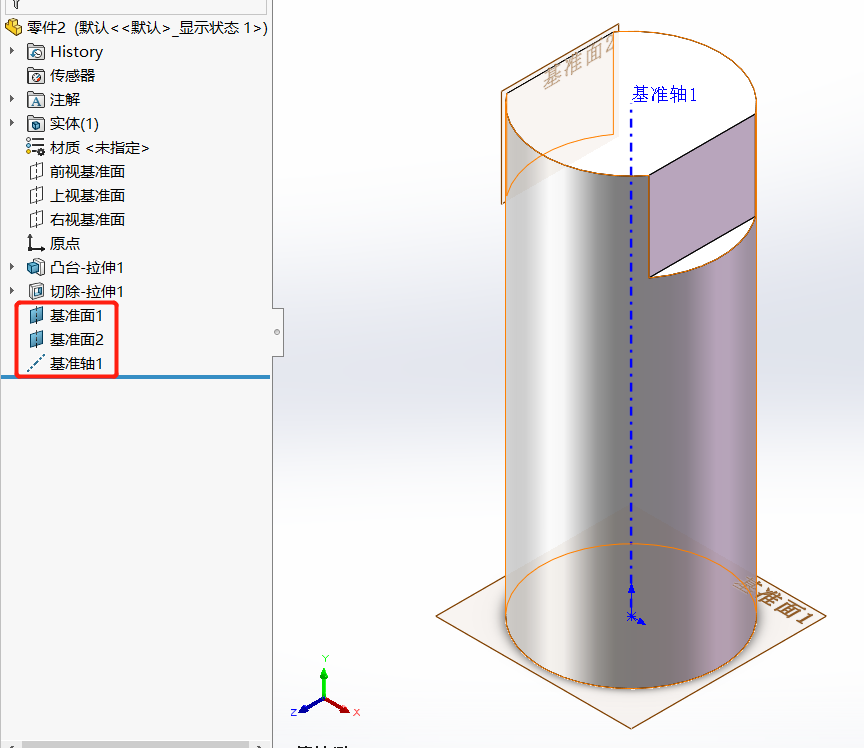

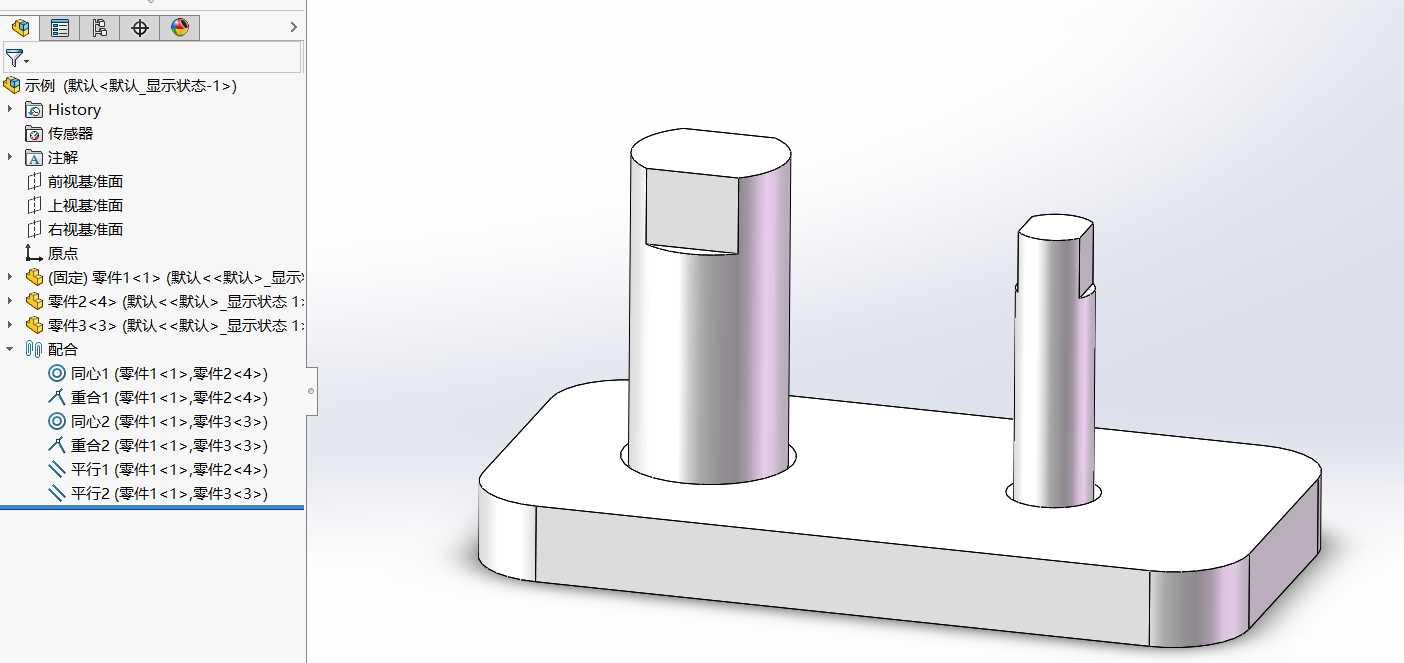

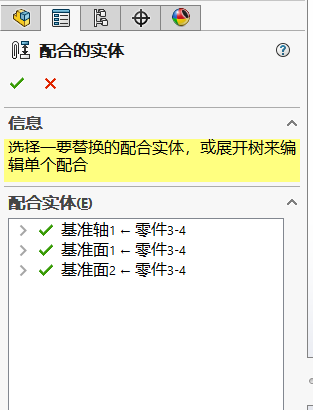

如果存在，那我們在做配合時就要使用參考幾何體（基準面、基準軸等）。如下圖所示，兩個圓柱體存在替換的可能，為了不讓替換時出現配合錯誤，我們就要在兩個圓柱體上建立同樣位置、同樣名稱的基準面，用基準面再去和平板做配合。
如果替換件和標準件有配合關系，盡量將標準件與替換件做成子裝配體來整體替換。
如果零件里面有陣列特征或者裝配體中有陣列零部件，那我們再做配合時，就不要用陣列出來的特征或零部件來做配合，因為一旦陣列數量發生變化，所做的配合就有可能因為丟失參考而報錯。

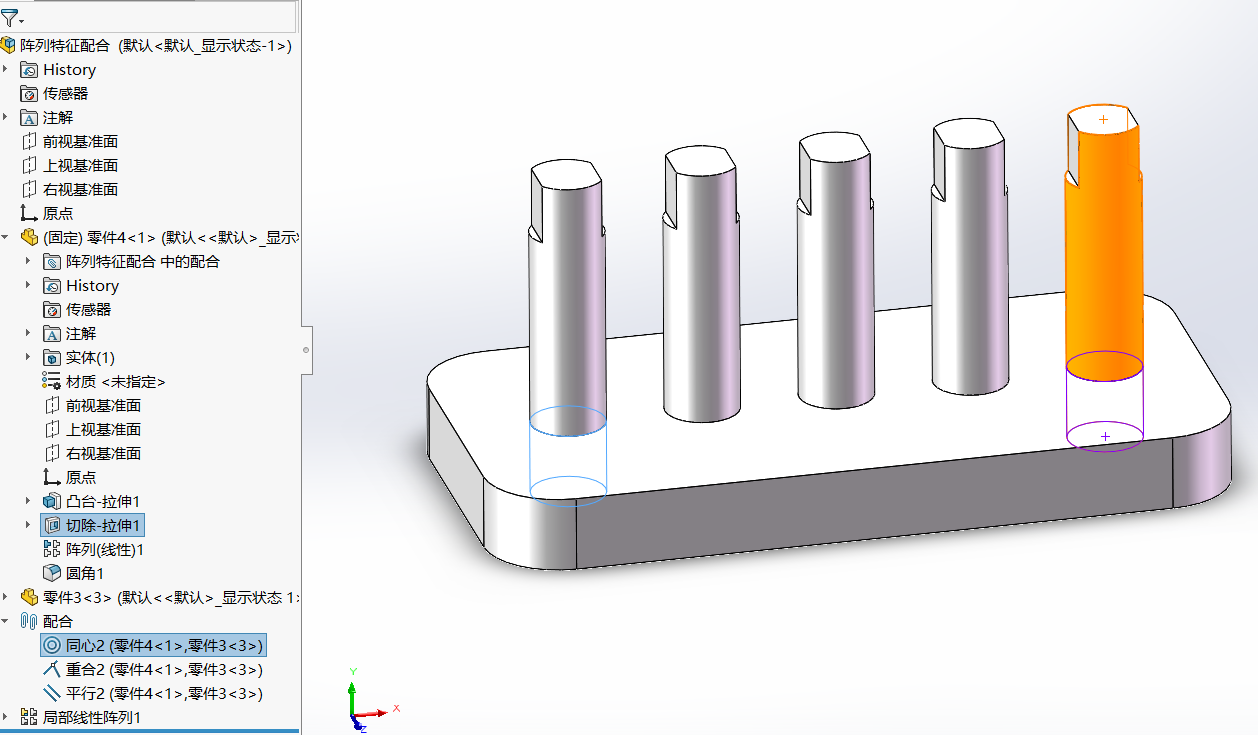

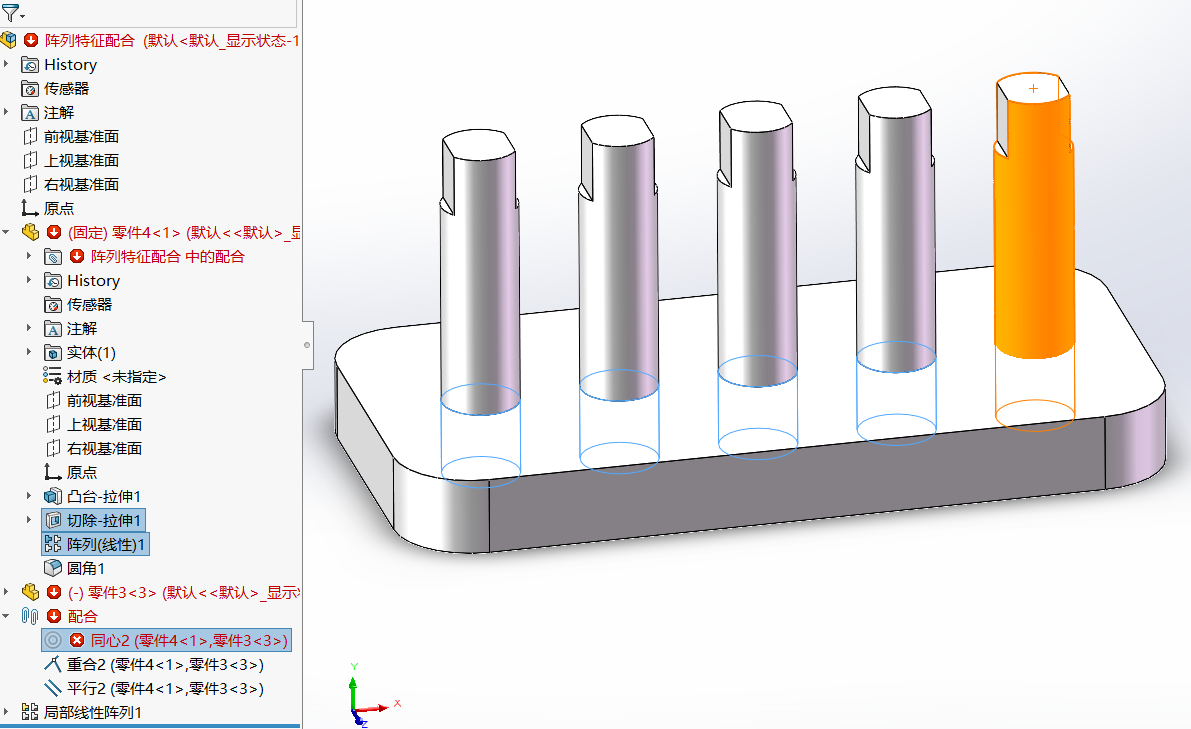

如下圖所示，圓柱體在做配合時，沒有和拉伸切除源特征進行配合，平板的陣列特征數量不發生變化，那就不會出現問題，一旦陣列數量減少了，那該配合就會因為找不到參考而報錯。
如果零部件有關聯位置變化，盡量使用重合、同心等配合，以減少后期可能出現的邏輯關系的使用。
