SOLIDWORKS如何建立參數化機柜

SOLIDWORKS是一款功能強大的三維機械設計軟件系統，它由多個功能模塊組成，每一個功能模塊都有自己獨立的功能。主要模塊包括草圖繪制、零件設計、裝配設計、工程圖模塊、鈑金設計、焊件設計、模具設計等。

SOLIDWORKS軟件還可以進行參數化設計，這需要我們?cè)谠O(shè)計模型的時候考慮其設計意圖，并且整理出全局變量，將模型參數與全局變量進行關聯。在本文中，我們將介紹如何通過AutoWorks軟件實現機柜參數化。

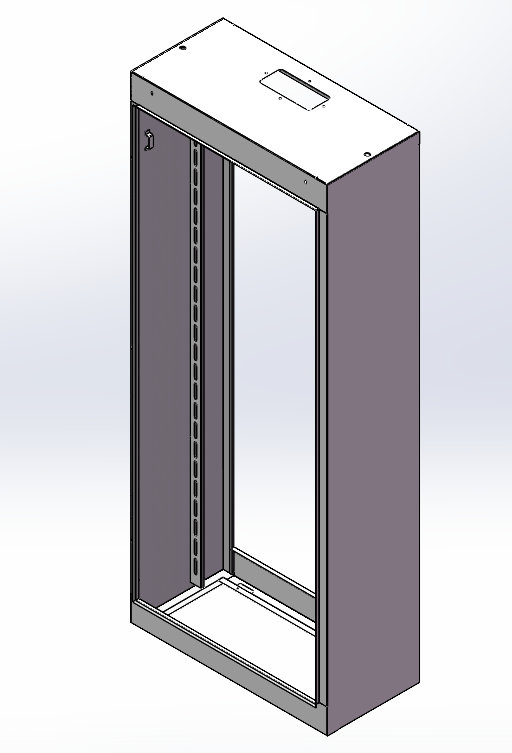

1）創建機柜的基本形狀，使用基本建模命令或鈑金模塊命令均可，最后裝配起來；

SOLIDWORKS參數化設計工具

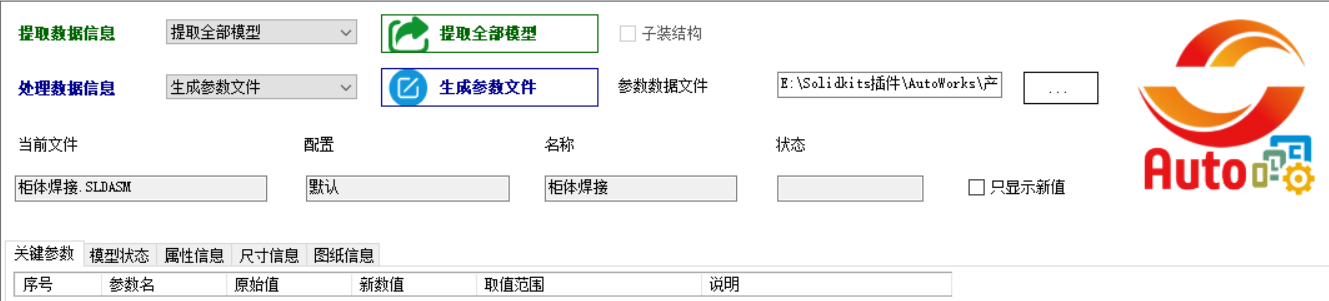

2）使用SolidKits.AutoWorks自動化參數設計軟件的參數提取功能，將模型的參數提取出來；

SOLIDWORKS參數化設計工具

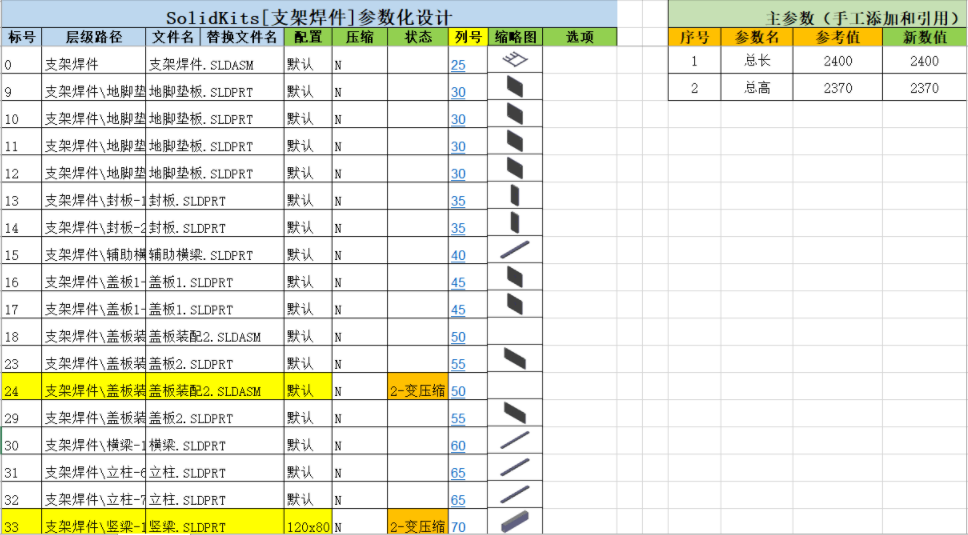

3）構建參數表，設置主參數，如“高度”、“寬度”、“深度”，將相關模型參數與主參數進行邏輯關聯，實現通過主參數來控制模型的變化；


4）將構建好的模型及參數表導入到AutoWorks軟件中，即可使用它進行參數化設計；

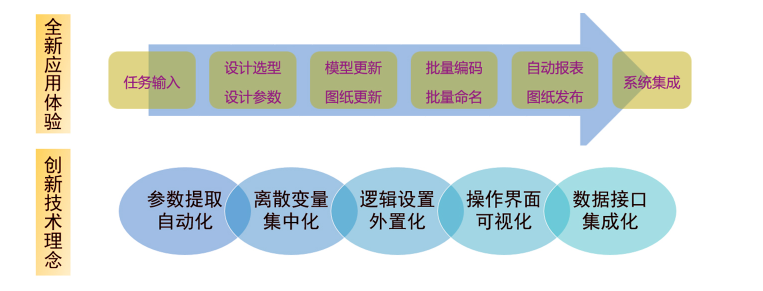

SolidKits.AutoWorks是一款設計自動化軟件，其核心是參數化設計工具。使用者僅僅通過輸入任務參數，即可自動完成整個設計改型流程的所有工作任務，生成圖紙、BOM等完整交付物，而且可以與其他系統進行集成，比如PDM/ERP/MES等。
