SOLIDWORKS如何批量填寫焊件切割清單屬性信息
在SOLIDWORKS中，焊件是指含有可用切割清單描述的多實體特殊零件模型。焊件有一系列的專用命令，這些命令位于Command Manager的【焊件】選項卡中。用戶可以使用焊件命令進行以下操作：
1.插入結構構件。
2.使用特殊工具對結構構件進行剪裁和延伸。
3.添加角撐板、頂端蓋及圓角焊縫。

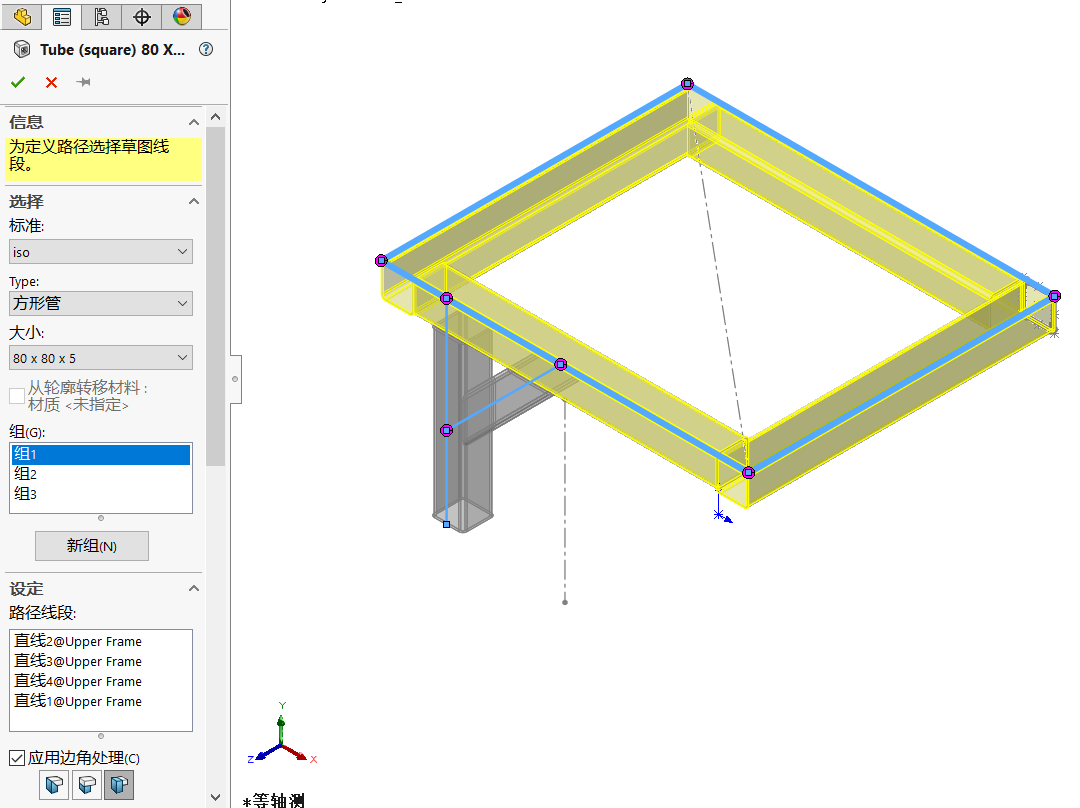

結構構件特征是SOLIDWORKS中焊件模型的主要特征。他們的創建方式是，首先在2D和3D草圖中建立一些線段和幾何面的布局，然后在【結構構件】Property Manager中，選中的結構構件輪廓將沿這些布局線段掃描。

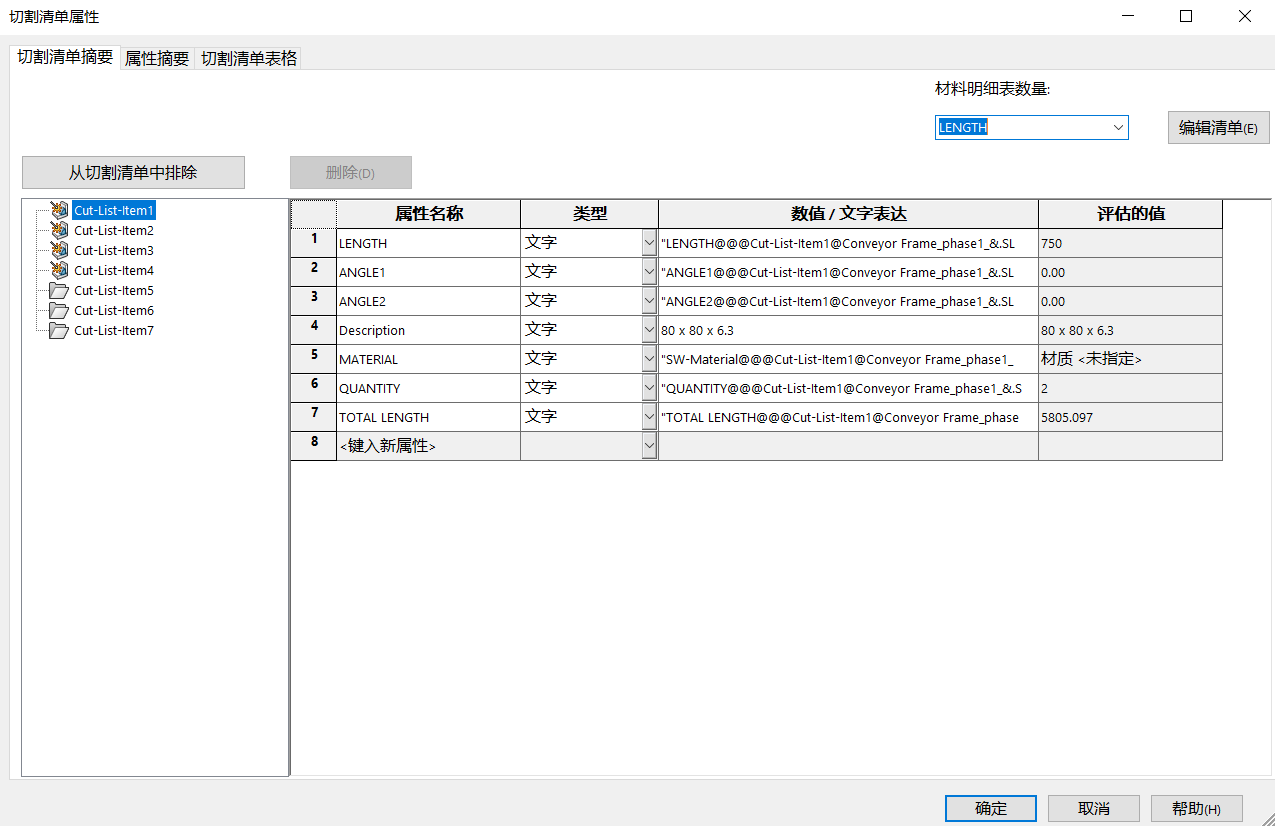

模型完成之后，我們還可以去編輯切割清單，默認設置中會對相同規格且大小相同的構件分到同一組中，并且會自動為該組創建屬性信息，包括長度、數量、角度、材料等信息。
若想要添加代號、名稱等屬性信息，則需要手動去添加到每個切割清單項目中，是非常浪費工程師時間的。給大家安利一款SOLIDWORKS焊件增強插件-SolidKits. WeldmentPlus就可以幫助我們批量在焊件切割清單里添加屬性信息。

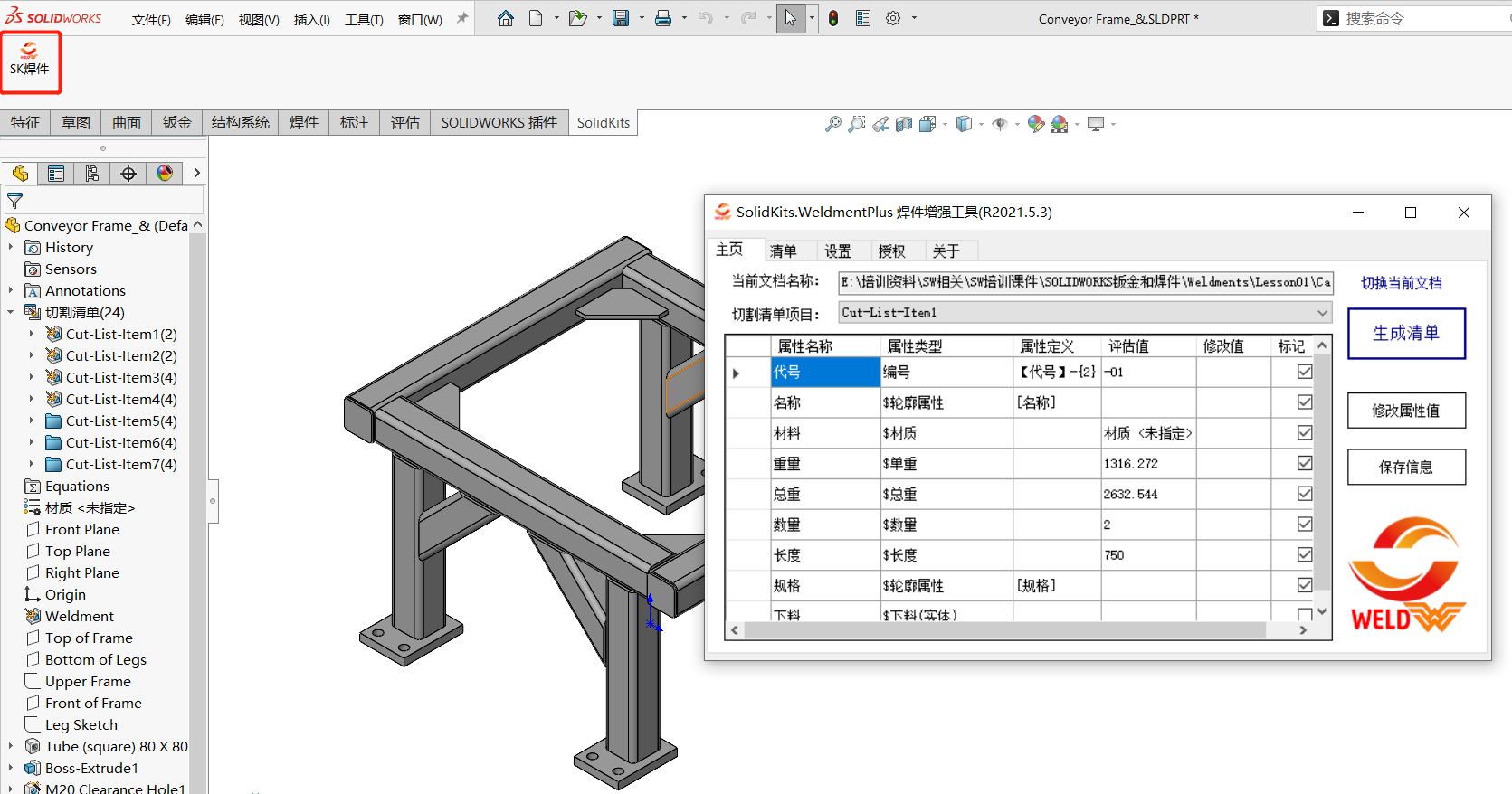

SolidKits. WeldmentPlus是一款嵌入到SOLIDWORKS軟件中的插件，因此可以直接在軟件中調用該程序，我們設計完焊件模型之后，直接點擊下圖中的圖標，就會幫助我們自動生成焊件切割清單，而且我們需要的屬性信息也一并幫我們添加進去了。
