SOLIDWORKS參數化設計之干涉檢查
SOLIDWORKS參數化設計的思路和技巧我們講過很多了，今天來講一講如何在模型完成之后自動執行干涉檢查。
SOLIDWORKS軟件本身就有干涉檢查的功能，在評估選項卡里可以找到該功能，我們這里說的干涉檢查指的是靜態干涉檢查，即模型在靜止時，零件之間是否有干涉存在，我們參數化完成之后，也是直接調用該功能來進行干涉檢查的。

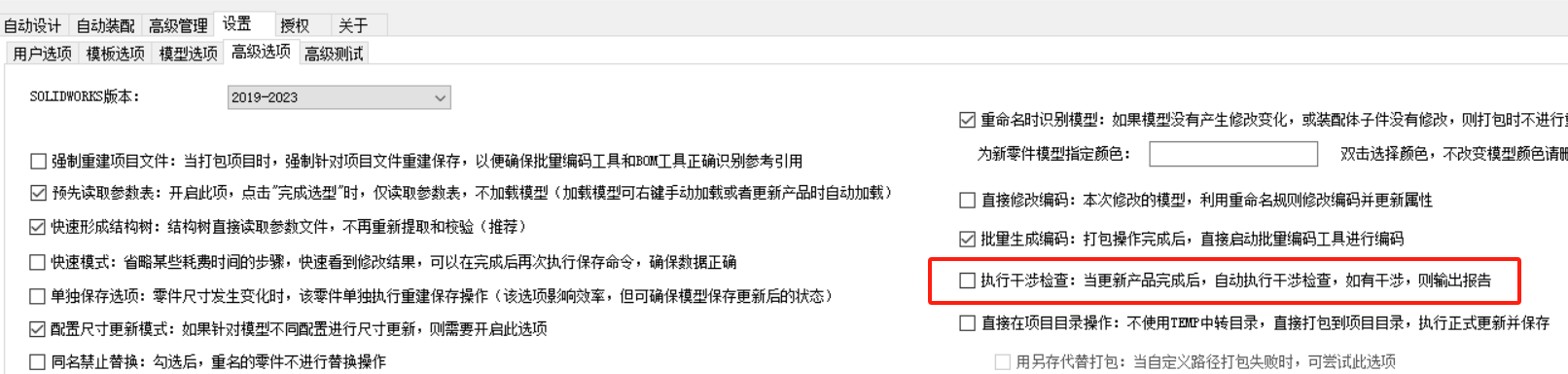

SolidKits.AutoWorks軟件的設置中有開啟干涉檢查的開關，見下圖。
勾選該選項之后，參數化模型更新完成之后就會自動運行干涉檢查，若SOLIDWORKS版本為2022及以上，還可以直接輸出干涉報告。
默認情況下，是對整個裝配體進行干涉檢查，那如果只想針對個別零件進行干涉檢查，就需要在參數表中指定，哪些零件之間要進行干涉檢查，標記的方法也很簡單，只需要在該零件對應的選項單元格中輸入{INTERFER=1}即可。
SolidKits.AutoWorks是一款設計自動化軟件，其核心是參數化設計工具。使用者僅僅通過輸入任務參數，即可自動完成整個設計改型流程的所有工作任務，生成圖紙、BOM等完整交付物，而且可以與其他系統進行集成，比如PDM/ERP/MES等。
SOLIDWORKS參數化設計工具-SolidKits.AutoWorks
