如何使用SOLIDWORKS畫齒輪
齒輪是應用非常廣泛的傳動件，用以傳遞動力和運動，并具有改變轉速和轉向的作用，故而進行齒輪建模，是練習和掌握建模工具的最好方式。SOLIDWORKS中雖然提供了大量的齒輪模型庫，但是有很多時候是不符合我們的需求的，這里我就給大家介紹一種簡單的齒輪畫法，適合初學者學習使用。此次的例子為齒輪的繪制過程，繪制齒輪的模數為：m=2mm、齒數為：z=40mm、通過計算公式分別為分度圓直徑、齒頂圓直徑、齒根圓直徑。
通過公式計算可得：d=80mm、da=84mm、df=75mm。

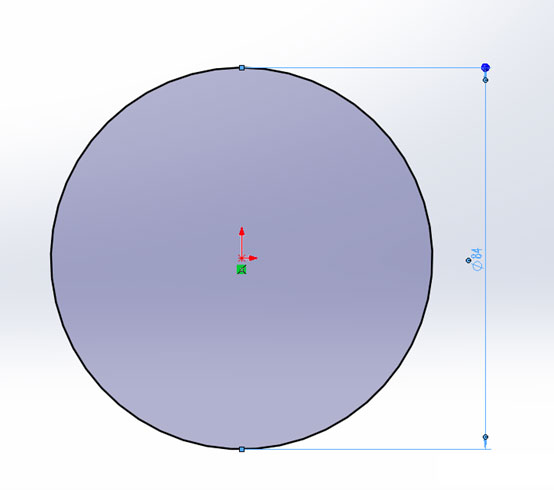

1）選擇前視基準面->繪制齒頂圓的圓形

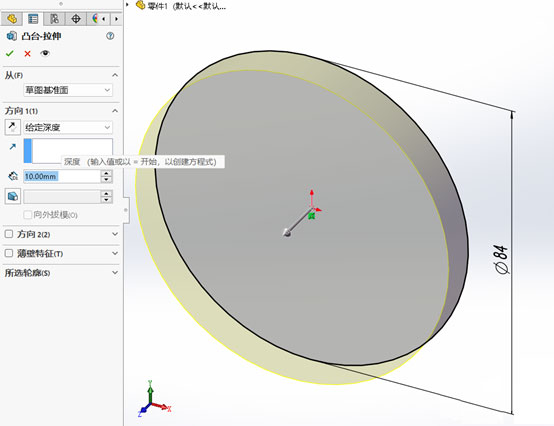

2）選擇特征->凸臺拉伸->拉伸深度為10mm

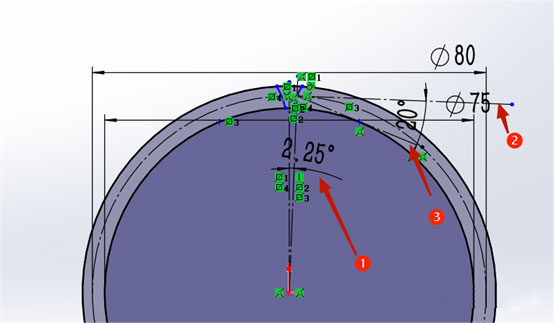

3）繪制如圖所示的草圖
①繪制角度需要通過360/z/4計算（z為齒輪的齒數）；
②為與分度圓相切的一條構造線；
③由于齒輪的壓力角為20°所以需要繪制一條與②夾角為20°的直線；
此時③與齒輪的分度圓有兩個交點，繪制圓心在此直線上的圓，且圓過這兩個交點，利用剪裁功能剪掉多余的部分線條。

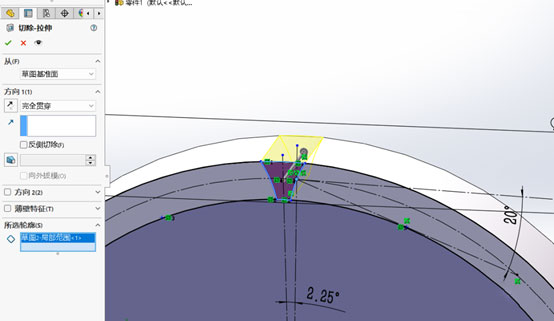

4）選擇特征->切除拉伸：方式為完全貫穿

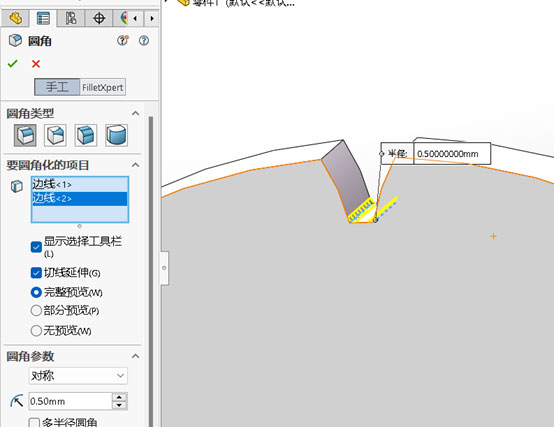

5）選擇特征->圓角：設置圓角半徑為0.5mm

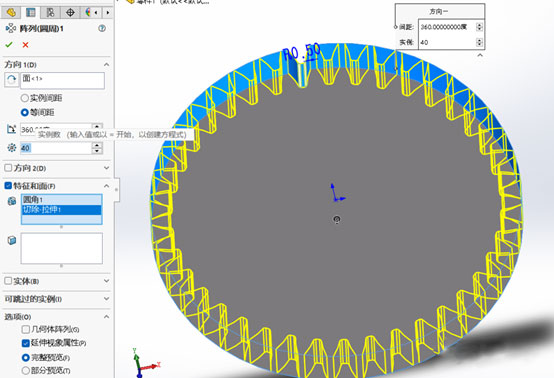

6）選擇特征->圓周陣列->設置陣列個數為齒數40個

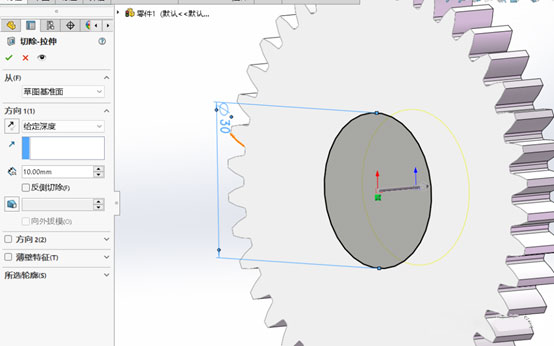

7）繪制圓形并拉伸切除

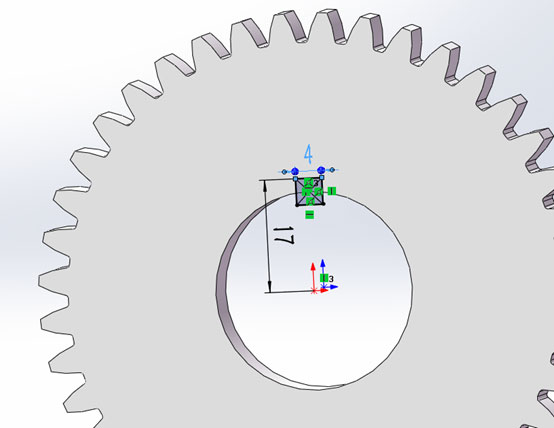

8）繪制如圖所示的草圖

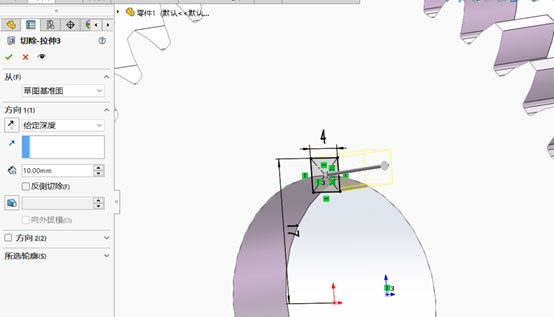

9）選擇特征->拉伸切除：完全貫穿
10）對繪制好的圖形利用photoview360渲染
完成上述步驟后，您就已經在SolidWorks中成功繪制了齒輪。
