SOLIDWORKS如何使用方程式來進行參數化建模
SOLIDWORKS參數化建模的方式有很多種，方程式就是其中一種，今天我們就來看一下，如何使用方程式來進行參數化建模。

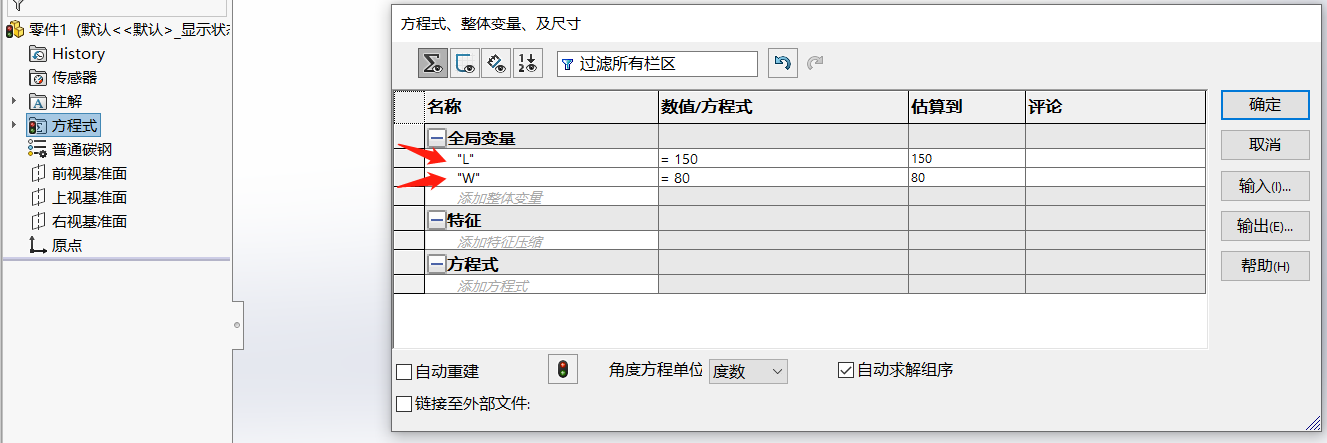

1、我們需要建立全局變量L（長度）和W（寬度）；

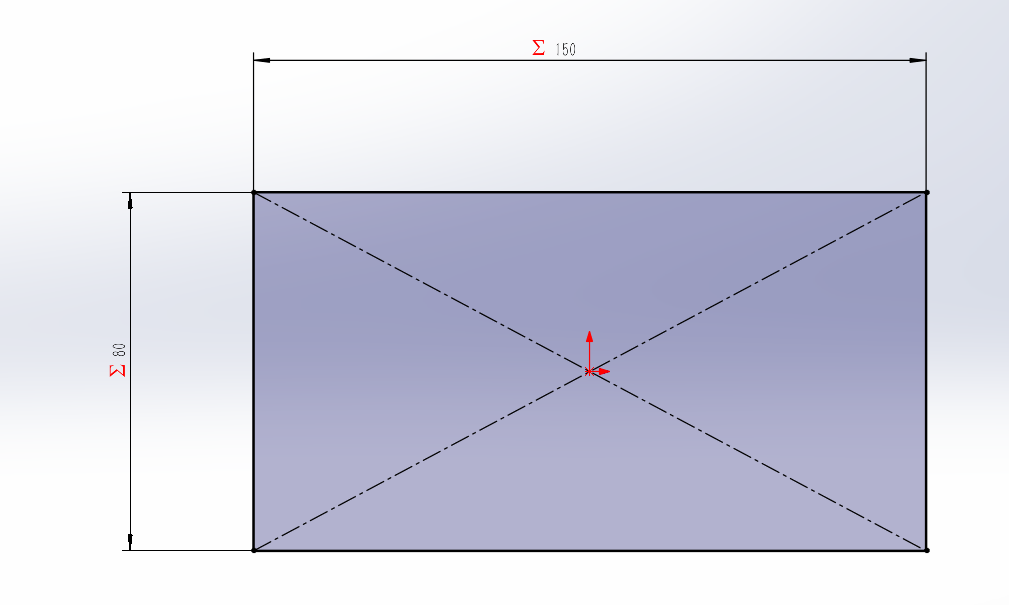

2、繪制第一個特征，長方形板，長度與寬度尺寸分別與全局變量L和W進行關聯，關聯之后會出現“Σ”符號；

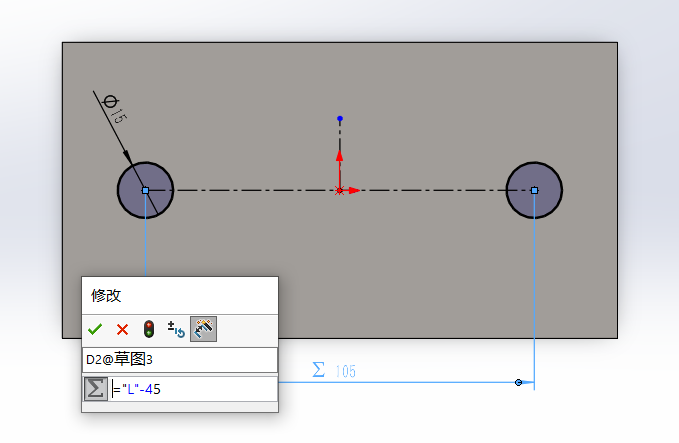

3、繪制如下草圖，尺寸標注時，輸入公式【=“L”-45”】；

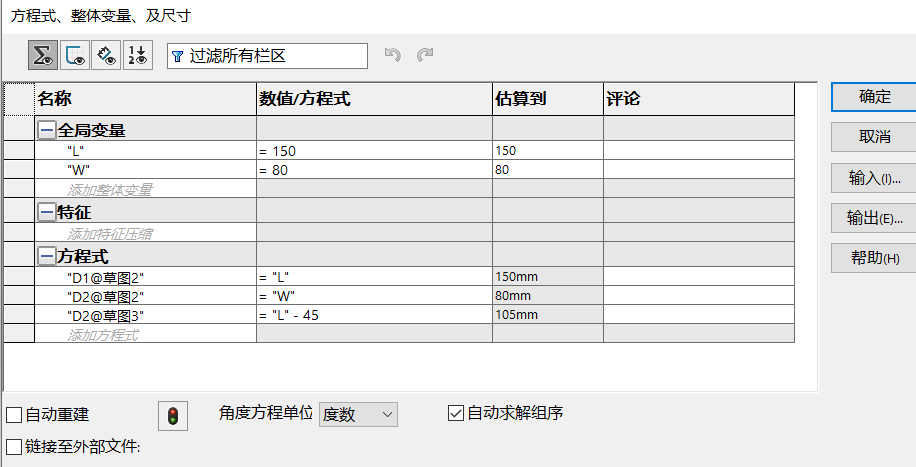

這樣，我們以后只要修改L和W的值，就可以實現孔間距跟隨變化了。
