SOLIDWORKS參數化設計之主參數設置
SOLIDWORKS參數化設計是通過主參數來驅動整個模型的變化，因此確定主參數是很重要的部分。主參數可以是數值，也可以是條件，可以手動輸入，也可以做成下拉列表。今天我們就來看看主參數的下拉列表是如何做到的。

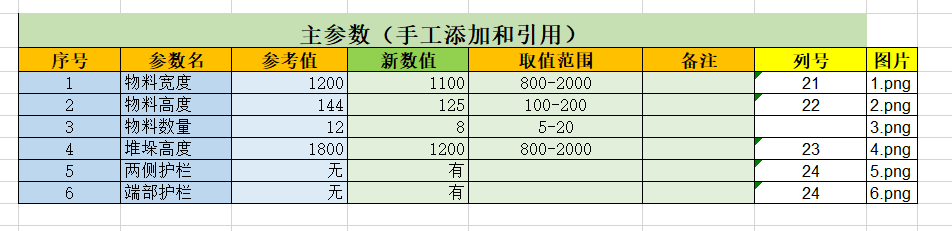

SolidKits.AutoWorks軟件的參數表是外置參數表，使用軟件提取所有參數后，可以直接生成參數表，打開參數表之后，就可以設置主參數了。
手動輸入的參數無需過多設置，需要設置取值范圍的話，就在取值范圍對應的單元格處輸入范圍，比如800-2000。如果要做成下拉列表的方式，就需要先將選擇列表做出來，然后使用數據-數據驗證-序列，然后選擇數據來源，需要注意的是，主參數值對應的列號，一定要對應好，也就是說，選擇列在參數表的第21列，列號對應的單元格就要輸入21。
這樣設置完成之后，讀入到軟件中，設置了取值范圍的參數，超過取值范圍會彈窗報錯，設置了下拉列表的，就可以通過列表選擇參數值，是不是很方便呢！
