SOLIDWORKS陣列之隨形變化
SOLIDWORKS中的陣列功能對于創建相同幾何形狀、特征或零部件時非常好用，可以實現快速完成大批量的創建，但陣列里面有一個功能叫做隨形變化，你用過嗎？
?在SOLIDWORKS中，隨形變化是一種在陣列過程中形狀或位置會隨著相關的特征、草圖實體等自動發生有規律變化的功能。? 使用隨形變化功能，可以在陣列過程中讓特征的尺寸或位置根據預設的幾何關系或尺寸進行變化，從而創造出更加復雜和動態的設計。
它可以使幾何形狀或特征在陣列過程中發生一定程度的外形變化，但是SOLIDWORKS隨形變化只有在一種情況下才會變成可選狀態，那就是在陣列方向選擇時選擇線性尺寸，下面我們就通過實例講解熟悉一下這個功能。

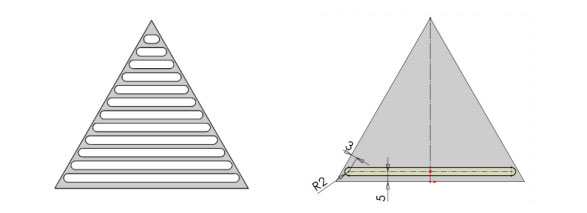

我們要做下圖的模型，首先先繪制三角形的拉伸特征，在三角形面上繪制長圓孔，做一個切除特征，如下圖所示。

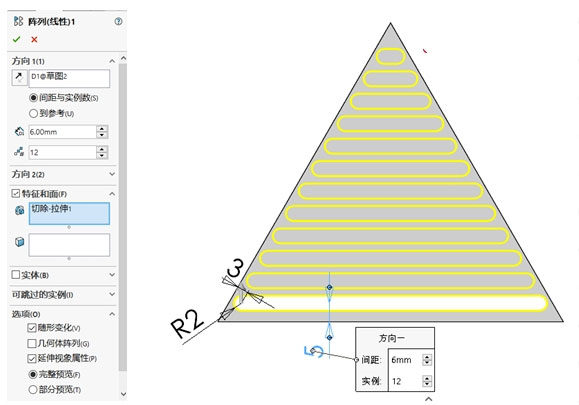

上圖中的“5”和“3”這兩個尺寸很關鍵，“5”作為陣列的方向，“3”作為隨形變化的約束條件，都是必不可少的。使用線性陣列，先選擇要陣列的特征，在選擇尺寸“5”作為陣列的方向，勾選上選項中的隨形變化，輸入間距和實例數即可。
