SOLIDWORKS如何設置工程圖圖紙比例
在SOLIDWORKS模型添加到工程圖時，系統會默認按照圖紙比例縮放模型，可有時候，這個比例并不合適，您可以通過從預定義列表中選擇比例或指定自定義比例來更改工程圖圖紙的比例。
SOLIDWORKS設置工程圖圖紙比例操作方法：

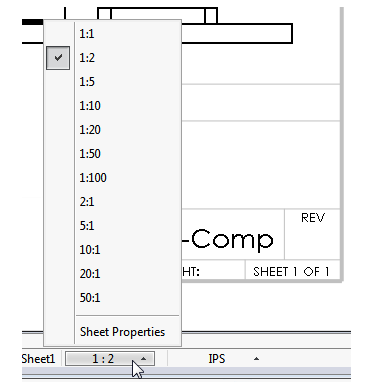

1、在狀態欄中，單擊圖紙比例，然后單擊比例。
2、如果工程圖圖紙中有注解，在對話框中指定選項并單擊確定。
工程圖圖紙設置自定義比例操作方法：

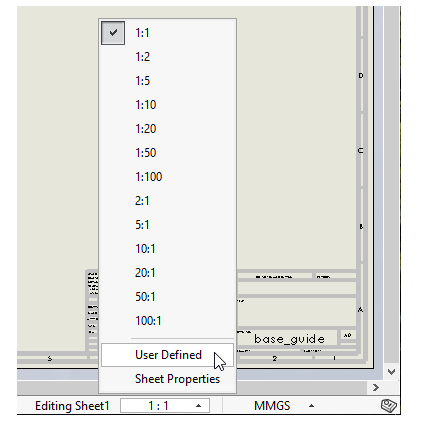

狀態欄上的比例列表包含一個選項，可用于為工程圖圖紙指定自定義比例。
要為工程圖圖紙指定自定義比例：
1、在狀態欄中，單擊比例。
2、在列表中，單擊用戶定義。
3、在對話框中，以 x:x 或 x/x 格式輸入比例。
4、單擊確定。
您也可以右鍵單擊圖紙并選擇屬性，然后在比例中編輯值
工程圖圖紙和視圖的比例
您可以更改工程圖圖紙和視圖的比例。 激活的工程圖圖紙的比例顯示在窗口底端的狀態欄中。 活動視圖的比例顯示在視圖 PropertyManager 中。 您也可在打印時縮放工程圖比例。
1、為工程圖圖紙設置比例
您可以通過從預定義列表中選擇比例或指定自定義比例來更改工程圖圖紙的比例。
2、為工程圖視圖設置比例
您可以通過從預定義列表中選擇比例或指定自定義比例來更改工程圖視圖的比例。
3、修改可用比例列表
您可以控制顯示在從狀態欄和工程圖視圖 PropertyManager 訪問的列表中的比例。 相同的列表同時用于工程圖圖紙和工程圖視圖。
