SOLIDWORKS參數化設計之工程圖更新
SOLIDWORKS參數化設計不僅僅包括三維模型的參數化設計，還包括工程圖的自動更新，由于自動出圖仍然存在一定的局限性，不能完美的實現視圖的布局及尺寸的標注，因此，現階段采用的最多的仍然是圖紙的更新，也就是利用SOLIDWORKS本身三維與二維模型的關聯性，當三維模型尺寸變化之后，二維圖紙隨著更新。
我們之前介紹的SOLIDWORKS參數化設計軟件-SolidKits.AutoWorks，在工程圖紙方面，也是使用的自動更新，但是自動更新時，有時候會出現懸空尺寸，有時候會出現尺寸布局混亂，針對以上兩種情況，該軟件特別做了開發，使用戶可以根據情況來進行設置。

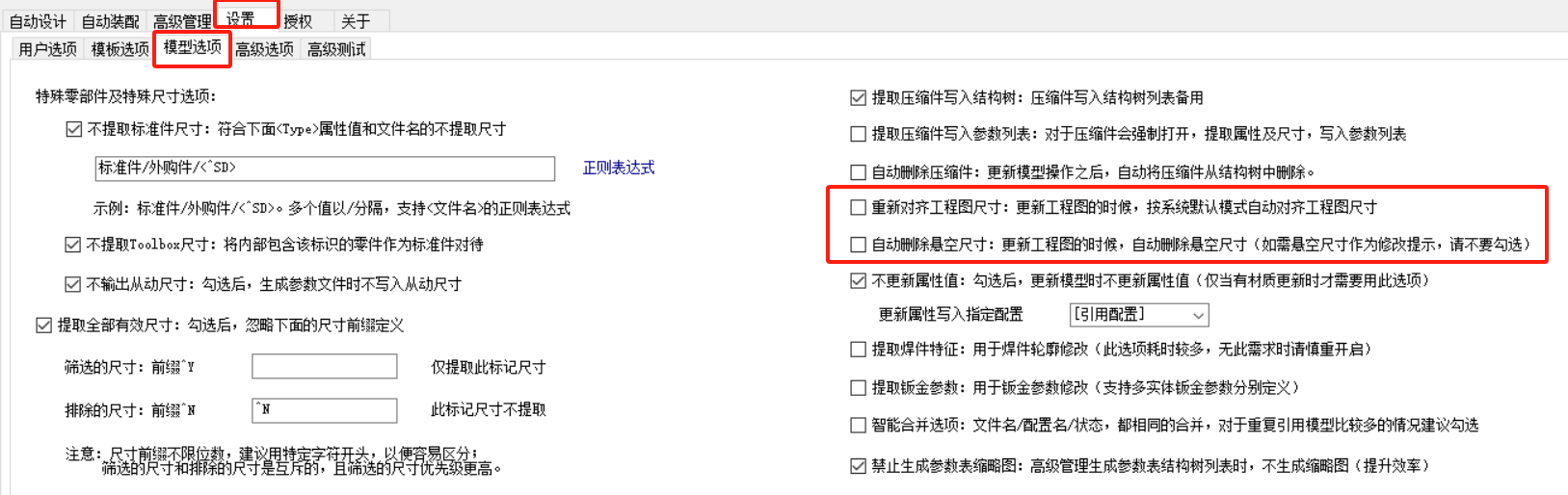

在【設置】-【模型選項】中，提供了兩個選項：【重新對齊工程圖尺寸】和【自動刪除懸空尺寸】。
當我們在進行參數化模型測試時，發現工程圖更新后尺寸布局混亂，就可以勾選【重新對齊工程圖尺寸】，這樣，工程圖更新之后，就會按照SOLIDWORKS默認模式重新排列尺寸。
勾選【自動刪除懸空尺寸】，則會在工程圖更新后，自動刪除懸空尺寸。
